Mein Balkonkraftwerk
Was war die Idee ?
Die Idee war, mit einem Balkonkraftwerk selber Strom zu produzieren. Natürlich ging es darum, den Stromverbrauch zu senken, um Geld zu sparen. Vor allem da mein Stromanbieter mir zum Jahreswechsel den Preis der Kwh von 25 auf 50 Cent erhöht hat. Die die „mini“ Solar Anlage soll im optimalen Fall dafür sorgen das von 8 Uhr bis gegen 18 Uhr kein Strom mehr aus dem Netz bezogen werden muss, wenn die Sonne scheint. Man sagt, mit einem Balkonkraftwerk kann man den Stromverbrauch um 25% reduzieren.
Die Planung
Zuerst schaut ich bei mir auf dem Grundstück welche Stelle dafür in Frage kommt. Es sollte eine Stelle sein, die Richtung Süden die Sonne „empfangen“ kann, wenn möglich von früh bis spät ohne Schattenwurf. Denn Schatten von Hindernissen wie Bäumen oder Häusern reduzieren die Produktion der Module bis zu 50%.
Die Ausrichtung
Um möglichst viel zu produzieren sollten die Module nach Süden ausgerichtet werden. Aber statt beide Module nach Süden auszurichten, um dann Mittags besonders viel zur produzieren, wurde 1 Modul nach Süden und 1 Modul nach SW ausgerichtet.
Der Vorteil solch einer Konstruktion ist, das die Anlage über den Tag dadurch mehr Stunden produziert. Man streckt also den Zeitraum wo die Anlage Strom produziert.
Ausrichtung Beispiel
Würde man beide Module nach Süden ausrichten, dann würden beide Module identisch produzieren. Beiden beginnen um 8 Uhr, haben ihren Höhepunkt um 12 Uhr und um 16 Uhr werden dann nur noch wenige Wh produziert.
Wenn man aber das 2. Modul etwas weiter nach Westen dreht, dann verlängert man den Zeitraum an den die Module produzieren um gut 1.5h

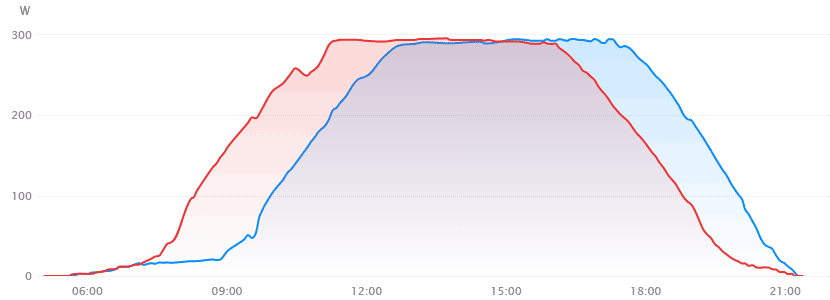

Wie sie im Bild schön sehen können, sind die 2 Kurven um gut 1.5 Stunden verschoben. Die Süd Anlage „rote Linie“ beginnt gegen 7:30 mit der Strom Produktion. Ab 8:40 werden rund 150 Wattstunden produziert. Das reicht in der Regel aus, um die Grundlast zu 100% abzudecken.
Abends:
Spätestens am 19:00 Uhr würde die Anlage mit 2 Süd Modulen weniger als 150 Wattstunden produzieren. Ab dann müsste wieder Strom aus dem Netz bezogen werden. Die Süd + Südwest Anlage produziert noch bis gegen 20 Uhr genug Strom für die Grundlast.
Ost / Süd / West
Die Frage der Ausrichtung hängt von den Möglichkeiten ab, die zur Verfügung stehen, und vom Bedarf des Stroms der benötigt wird. Wenn tagsüber kaum Strom verbraucht wird, weil die Kinder in der Schule sind, und die Eltern beide Arbeiten, dann wird früh und spät mehr Strom verbraucht, wie von 8 bis 15 Uhr.
Ost / West
Grob kann man sagen Ost / West lohnt sich mehr für Leute die den Strom verteilt über mehrere Stunden brauchen. Eine echte Ost / West Anlage würde gegenüber meiner Süd Süd/West Anlage noch früher produzieren und dann wieder gegen Abend. Mittags hat die Anlage dann eine kleine Delle statt einer Spitze wie bei der Süd Anlage. Die Kurven würden sich dann weiter nach vorne und hinten verschieben.
2x Süd
Bei 2 Modulen nach Süden macht die Anlage dann von 11 bis 16 Uhr dann die vollen 600 Watt. Da wäre es empfehlenswert dann gegen 13 Uhr die Waschmaschine oder den Geschirrspüler zu nutzen. Aber niemals gleichzeitig.
Standort des Balkonkraftwerks

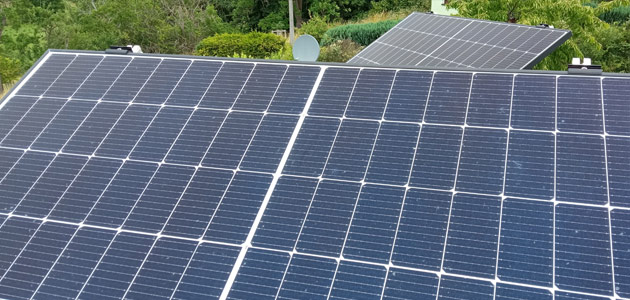

Die Anlage wurde auf einem Schuppen aufgestellt. Der Vorteil, von Süd Osten bis nach Westen gibt es keiner Hindernisse. Die Sonne kann theoretisch über 12 Stunden die Module erreichen.
Solar Module
Als Module kamen 2 Ja Solar Module mit je 420 Watt zum Einsatz. Die Module haben eine Größe von 178 x 114 x 3 cm. Es sind Blackframe Module, also der Ramen der Module ist komplett schwarz. Die Rückseite ist dagegen weiß.
Deye Wechselrichter
Als Wechselrichter kam ein Deye Sun 600 G3 zum Einsatz. Er hat 2 MPPT Tracker für 2 Module. Deswegen kann man auch für jedes der angeschlossenen Module die Werte separat auslesen.
Der Deye Wechselrichter hat bei mir maximal 595 Watt ausgegeben. Die 600 wurden nie erreicht, das bestätigen auch andere User im Internet. Geräte von anderen Herstellern sollen da etwas großzügiger sein, und auch mal bis zu 640 Watt ins Hausnetz einspeißen.
Unterkonstruktion
Diese wurde per DIY selbst zusammengebaut. Es handelt sich hierbei um Winkelschienen aus dem Baumarkt, die für Schwerlast Regale verwendet werden. Daraus wurde ein Dreieck gebaut.
Man benötigt eine Unterseite von 1m eine senkrechte von rund 0,7m und eine Schräge. Hier hab ich die bekannten Solar Profile verwendet, damit der Solar Halter mit dem Nutenstein perfekt hinein passt. Die Stange war 2.6m und wurde auf 1.3m halbiert. Dann hat man 2 schrägen für 1 Modul, und die Stangen sind dann oben und unten rund 7.5 cm länger wie das Modul. Das reicht aus, um die Modul Endklemmen zu befestigen.
Gesamt Kosten des Balkonkraftwerks
- 2x 155 Euro pro 420 Watt Ja Solar Modul
- 1x Deye Wechselrichter (damals noch 180 Euro)
- 1x 5m Solar Verlängerung 20 Euro
- 50 Euro Solar Alu Profi
- 35 Euro Winkelschienen
- 20 Euro für Schrauben und Unterlegscheiben
- 8 Rasenborden als Balastierung, je 2.3 Euro (4 pro Modul)
- 1 Kabelkanal um das Solarkabel zu schützen 2 Euro
- 8 Endklemmen mit Nutenstein je 2 Euro pro Stück
Grob 650 Euro, Förderung gab es leider keine
Fazit
Die Anlage ist seit März in Betrieb und hat bis heute 21. Juni 290 Kwh produziert. Eingespeist ins Netz wurden bisher 98 kwh. Das bedeutet, von den 290 wurden knapp 190 kwh selbst genutzt. Bei 0.4 Euro (Strompreisbremse) wären das 76 Euro in gut 4 Monaten. Bei angepeilten 120 Euro pro Jahr müsste die Anlage nach spätestens 5 Jahren armotisiert sein, und die nächsten 20 Jahre produziert sie dann weiter gratis Strom.
