Balkonkraftwerk Halterung selber bauen
In diesem Beitrag erfahren Sie, wie Sie einfach und günstig eine gute Halterung für ihr Balkonkraftwerk bauen.
Die Idee
Das Ziel war es, eine gute und stabile Halterung zu bauen, die einfach und auch langlebig ist.
Was benötigen wir ?

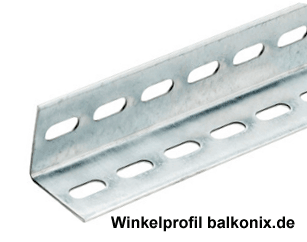

Das wichtigste ist das sogenannte Winkelprofil, was auch für Schwerlast Regale verwendet wird. Das gibt es in Baumärkten für rund 11 Euro für das 2.5m Stück. Wir benötigen für die Konstruktion 3 Teile,
Unterseite: diese sollte eine Länge von 1m haben
Senkrechte: diese sollte eine Länge von 0,7m haben
Wichtig hierbei ist natürlich das die Senkrechte Seite im 90 Grad Winkel steht.
Die schräge Seite hat in dem Fall eine Länge von 1,22 cm
Neben dem Winkel benötigen wir noch M8 Schrauben 25mm lange reichen dafür aus. Dazu noch viele Unterlegscheiben und Muttern. Empfehlenswert wäre es noch, wenn man die Schienen mit Metallschutzfarbe streicht. Die Schnittkanten auf jeden Fall, damit die Schienen nicht rosten, da an den Schnittkanten das Metall frei liegt. Um zu verhindern, da sich die Muttern von selbst lösen, kann man auch Sperzahnmuttern verwenden. Die Kosten steigen dadurch maximal um 2 Euro, aber man kann dadurch besser schlafen 😉
Die Skitze
Hier sehen den Aufbau als Zeichnung.
Wenn Seite a = 100cm ist, b = 70 cm, dann muss c = 122 cm sein, um einen Winkel von 35 Grad zu erreichen. Der optimale Winkel in Deutschland wird mit 30-40 Grad angesehen.
Ertrag vs. Sicherheit
Sie müssen sich entscheiden, auf was sie optimieren wollen. Eine Anlage die im Winkel von 35 Grad gebaut wurde, die steht perfekt zur Sonne im Sommer. Das bedeutet ihrer Module produzieren die höchstmögliche Leistung. Grob kann man sagen, pro 1 Grad die sie vom optimalen Winkel abweichen, verlieren sie 0.5% der Leistung.
Wenn sie statt 35 Grad nur die hälfte von sagen wir 18 Grad nehmen, das produzieren ihre Module rund 10% weniger. Dann könnten statt 600 Watt unter Umständen nur rund 540 Watt ankommen. Dafür ist die Windlast auch nur halb so groß, da die Anlage dann statt 70cm nur 35cm hoch ist. Wenn ihre Anlage windgeschützt aufgestellt wird, dann würde ich die 35 Grad variante empfehlen. Wenn aber der Wind ungehindert meist aus westlicher Richtung auf ihre Module trifft, dann ist es ratsam den Winkel etwas zu reduzieren. Es bringt ja nix, den optimalen Winkel zu haben, wenn die Anlage nach dem Sturm beim Nachbarn im Garten liegt.
Der Zuschnitt
Um möglichst wenig Verschnitt zu haben empfiehlt es sich, vorher genau zu überlegen, wie man die einzelnen Teile zuschneidet. Wenn man die 2,5m zuerst in 1m für die Unterseite, und 2x 0,7m für die Senkrechte zerteilt, hat man fast keinen Verschnitt, es bleiben 10cm übrig. Die Oberseite würde ich aus einem 2,5m Stück herstellen, indem man dieses halbiert. Dann hat man wiederum 2x 1.25m was genau 2.5m entspricht. Jetzt fehlt nur noch 1x die 2. Unterseite von 1m. Von dem Rest kann man wiederum 2x die 1.25m für das 2. Modul herstellen.
Man braucht also 5 Stangen a 2.5m für 2 Module. Das wären rund 30 Euro pro Modul.
Ein paar Bilder des Balkonkraftwerks

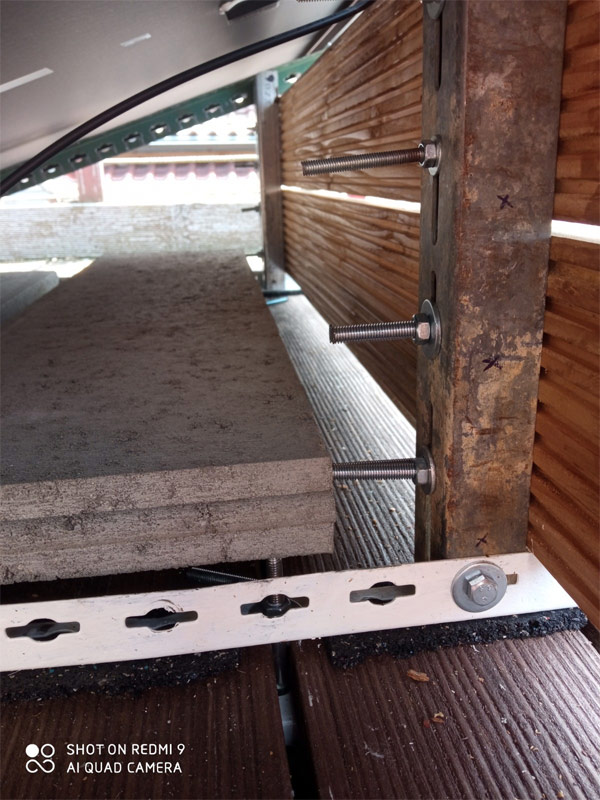

Hier sieht man die Konstruktion unter dem Balkonkraftwerk. Die Winkelschienen wurden mit weißer Metallschutzfarbe gestrichen. Das Senkrechte ist ein U Profil 2mm Stärke aus dem Trockenbau. Das war ein Reststück daher wurde das verwendet. Es ist voll verzinkt, man hätte es sicherlich auch noch streichen können, eventuell wird das noch nachgeholt.
Um die Windlast zu minimieren, wurde die Anlage etwas flacher gebaut. Es sollte um die 20 Grad sein, da die Anlauge auf einer Dachterrasse steht. Hier ging Sicherheit vor Ertrag. Das hier abgebildete Modul ist das Ost Modul einer Ost West Anlage. Da das Ost Modul nur von 6 bis 12 Uhr von der Sonne erreicht wird, und die Sonne da noch nicht so hoch steht, ist der flachere Winkel optimal.
Um die Windlast zu verringern wurde die Senkrechte mit 2 Terrasendielen verblendet. So wird verhindert, das Wind unter das Modul kommt, und es hochdrücken könnte.
Im Gegensatz zu meiner Anlage die nach Süden ausgerichtet ist.
Balastierung
Die Anlage ist zum einen mit der Holz Dachteresse verbunden, sieht man an den Schrauben die mit der Schiene unterhalb der Dielen verbunden ist. Es gibt aber auch eine Balastierung.
Hierfür wurden Rasenkantensteine auch Rasenborden genannt verwendet. Diese wiegen 23 Kg pro Stück und kosten um die 2.5 Euro. Auf der Unterkonstruktion liegen 2 solcher Steine auf, also rund 46 Kg.
Außerdem wurden unter die Schienen Bautenschutzmatten verlegt. Das hat den Vorteil, das Regenwasser somit nicht in Kontakt mit den Schienen kommt, und auch besser ablaufen kann. Das sollte das Risiko das die Schienen rosten stark reduzieren.
Bei meiner Anlage auf dem Schuppen habe ich die doppelte Menge Balast verwendet, da die Anlage nur aufliegt und nicht mit dem Dach verbunden ist.
Unterseite andere Ansicht
Hier sehen Sie das ganze aus einer anderen Perspektive. Der Abstand vom Halter bis zum Ende des Moduls sind rund 20cm. Damit ist das ganze gut vor Regen geschützt.

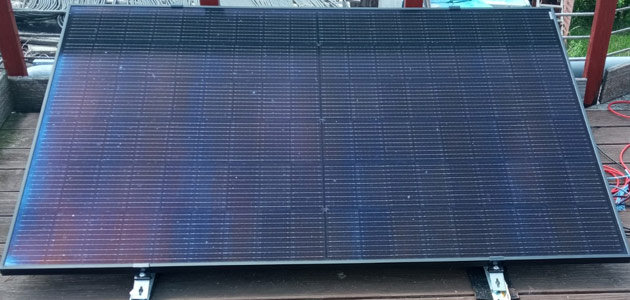

Ansicht des Balkonkraftwerk von vorne
Es handelt sich hierbei um ein 108 Zellen 400 Watt Solar Modul. Es schaut optisch etwas anders aus, wie mein Ja Solar 410 Watt Modul. Aber beide liefern rund rund 330 Watt. Die 400 Watt wird man eh nicht erreichen, da zum einen der Wechselrichter limitiert, zum anderen die Ausrichtung nie perfekt ist.
Fazit

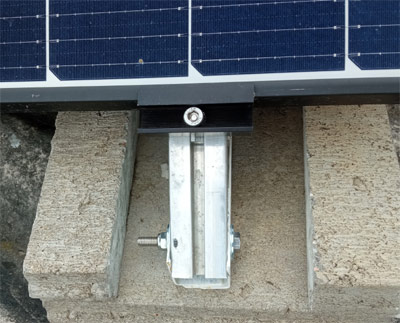

Preislich kostet die Unterkonstruktion um die 30 Euro pro Modul. Sie brauchen für ein 600 oder 800 Watt Balkonkraftwerk also 4 solcher „Dreiecke“. Je nach Standort, und Beschaffenheit des Dachs auf dem es steht, können noch weitere Kosten auf sie zu kommen. Was sie tunlichst vermeiden sollen, ist die Löcher im Ramen des Moduls für die alleinige Befestigung zu verwenden. Verwenden sie am besten hierfür Modul Klemmen, die kosten 2 Euro pro Stück. Diese pressen das Modul fest an die Unterkonstruktion. Hier im Bild sehen Sie die 70mm Klemmen die ich verwendet habe.
Abschließender Tipp
Sparen Sie auf keinen Fall bei der Sicherheit. Verwenden Sie M8 Schrauben, verwenden Sie Modulklemmen. Überprüfen Sie jedes Jahr im Frühjahr ob ihr Balkonkraftwerk die Winterstürme gut überstanden hat, prüfen Sie ob jede Mutter noch fest ist. Wenn Sie eine Art Haube über die untere Schiene montieren, ist das Risiko das die Schiene und Schrauben rosten relativ gering.
